용접 자기 쏠림 및 자화 현상 예방





▣ 용접기에서 나오는 2선 중 하나는 Holder 에 연결하고 나머지 하나는 접지용으로 모재에 접지를 시킨 후 용접을 하게 되는데, 이때 전원으로 인해 생선된 누적된 자장이 용접물의 두 모재 사이에서 다른 극성을 형성하게 됨으로써 자력이 발생하게 됨

  → 용시에 용접물이 모재와 섞이지 않고 생성된 자력에 의해 밀려나면서 용접물이 용착되지 않는 현상 발생

  → 용접부 특히 초층 Root 부분 자화 현상 (직류전원을 쓰는 용접기에서 드물게 발생함)





★ 일반적인 자기 쏠림 방지 Action List

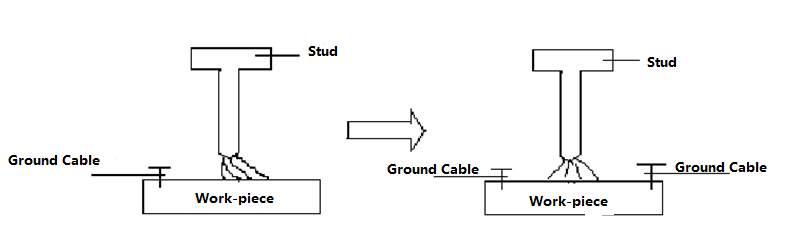

  1) 가늘고 긴 모재의 경우 한쪽 끝만 접지 할 때 - 접지를 양끝에 함

  2) 접지를 한 모재부에 Scale, Paint 등이 Contact 할 때 - Untact

  3) Tab 판의 취부면적이 불충분할 때 - 취부면적 확장

  4) 접지케이블이 코일상으로 되어 있을 때 - 코일상 X

  5) 원주용접의 경우 접지케이블이 피용접물 주위에 여러바퀴 감겨져 있을 때 - 접지케이블 감지 말고 이격

  6) 접지 가까운 방향으로 용접할 때 - 멀어지는 방향으로 용접

  7) 직류 용접기에 정극성으로 용접할 때 - 역극성으로 변경







★ 재질별 사용하는 전류 및 극성 (추천 조합)



  1) 알루미늄 : 직류 + 역극

  2) 동 및 동합금 : 교류

  3) 철 또는 주강 : 직류 + 정극성

  4) 니켈 및 니켈합금 : 교류

  5) 탄소강 : 직류 + 역극성

  6) 스테인리스 : 직류 + 역극성

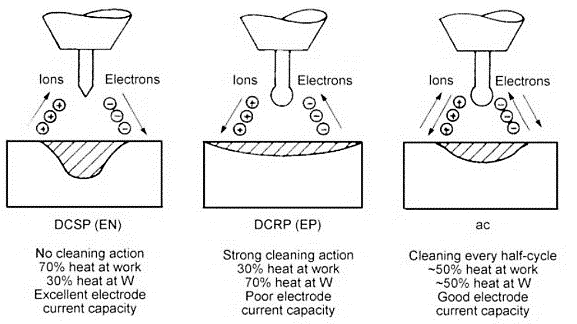

※ 극성

  - 정극성(DCSP) = 모재가 +, 홀더가 - : 용입이 깊고 비드가 좁음

  - 역극성(DCRP) = 모재가 -, 홀더가 + : 용집이 얇고 비드가 넓음

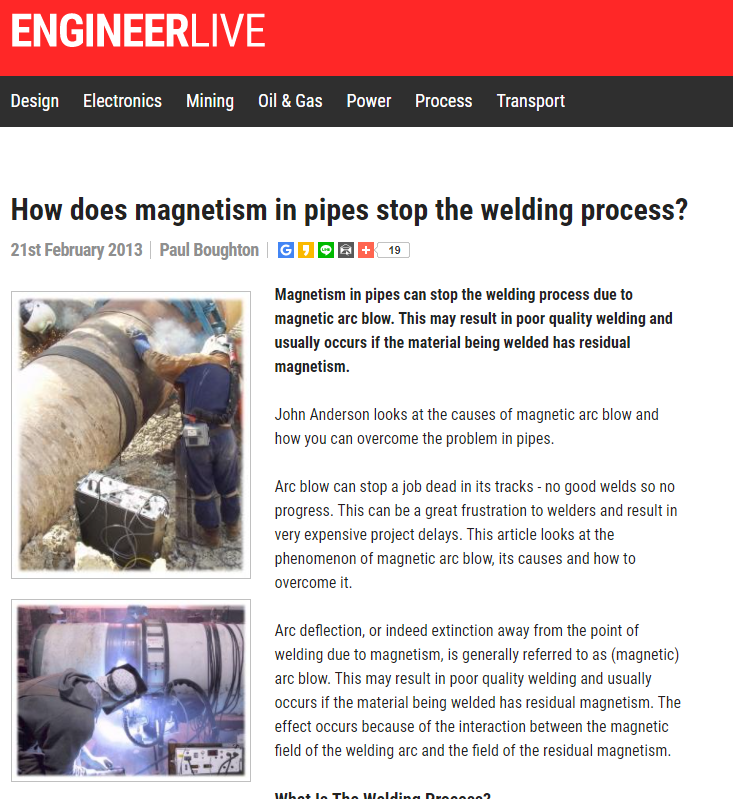

※ How does magnetism in pipes stop the welding process?



www.engineerlive.com
