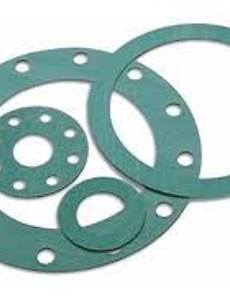

STUDY/Gasket3 시트 가스켓 Leakage 의 주요 원인 시트 가스켓 Leakage 의 주요 원인 1) 온도 및 압력 § Rubber 및 Compressed Fiber Gasket 의 경우 Rubber 혹은 Binder 자체의 한계 온도 有 § 압력(P) 및 온도(T) 그래프에서 보여지는 적합한 값에서 운전을 하더라도 제품 이상이 있을 가능성 高 2) Poor Flange Face § Flange Face 에 Damage, Crack 이 Leakage 를 유발할 수 있다. → 더 높은 등급(높은 압축성 및 두께)의 Gasket 을 사용하여 조치 할 수 있음. 단, Relaxation Creep Failure 의 가능성이 생김. 3) Creep § Sheet Gasket 의 경우 항시 Soft Joints 확인 → Relaxation C.. 2020. 3. 9. 가스켓의 선정 가스켓의 선정 ■ 가스켓 선정시 고려해야할 사항 - 운전 온도 및 압력, 파이프 규격, 온도 사이클, 비용, 유체의 화학성분, 내화성, 방사선 등등 ■ 일반적으로 사용압력(Pressure) - 온도(Temperature) - 규격(Pipe Diameter) 따라 차트보고 선택 ■ Sheet Gasket ① Rubber Gasket ② Compressed Synthetic Fiber Gasket - 재료 : Rubber + Fiber Filler (섬유 충전재)- Rubber : 접합제. 온도 및 화학 적응성을 조절- Fiber Filler : 강도 및 내압성 증가. 저압 저온용(Aramid, Vegetable, etc.). 고온 고압용(Carbon, Graphite fibers)- 금속강화제를 함유한 가.. 2018. 7. 12. 가스켓 종류 (Type of Gasket) 가스켓 종류 (Type of Gasket) 1. 비금속형(Nonmetallic Gasket)▶ Flat face flange 와 저압라인 - 비석면 가스켓(Non-asbestos Gasket) : Flexible graphite, Aramid fiber, Glass Fiber, Elastomer, Teflon (PRF) - 압축 석면(Compressed asbestos fiber) : 환경규제로 거의 사용 안함 ※ PTTFE 솔리드 가스켓 : 내약품성, 내열성, 전기 절연성 등이 우수한 특징을 가지며 화학장치 류의 개스킷으로 많이 사요된다. 그러나 PTFE 솔리드 개스킷은 상온에서도 70kgf/cm2 정도 이상의 압축 응력이 가해지면 크리프현상이 생기기 때문에 주의해야 해야 한다. ※ Creep 현상 :.. 2017. 12. 31. 이전 1 다음
