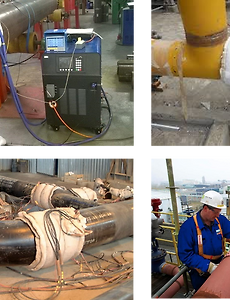

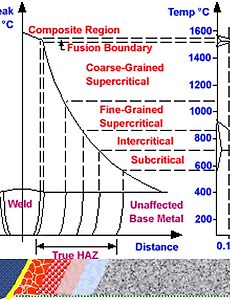

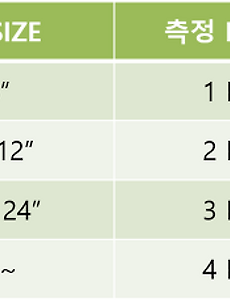

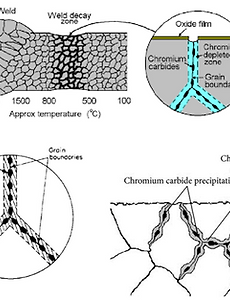

STUDY/PWHT6 열처리 보온 (Insulation for Pre-Heat / PWHT) 개요 전열처리 혹은 후열처리 간 열손실의 주요 원인은 다음과 같다. § 피가열체를 통한 열 전도(Conduction) § 내면의 복사(Radiation) 및 자연 대류(Convection) § 배관 등의 연돌효과(Chimney Effect)에 의한 공기 이동으로 인한 대류(Convection) § 기타 대기로의 전도(Conduction), 복사(Radiation), 대류(Convection) ※ 전도 복사 대류 상기 명시된 원인에 따른 열손실을 방지하기 위한 조치는 다음과 같다. § 열처리 범위 증가 및 보조 열원 사용 § 별도 내부 보온 실시 § 배관 Capping § 보온를 통한 전도(Conduction), 복사(Radiation), 대류(Convection) 최소화 보온재 섬유질 보온재는 열전도율이.. 2019. 12. 2. 용접 예열(Pre-Heat) 및 후열(Post-Heat) <1> ◈ 용접 예열 (Pre-Heating) 용접 예열 (Pre-heating)이란 용접작업의 부속 공정으로서, 용접 전 및 용접 중 용접금속이 용착되는 모재면을 어느 일정한 온도 이상으로 가열하는 조작을 말한다. 예열을 실시하는 근본적인 목적은 용접부 및 그 열 영향부(Heat Affected Zone,HAZ)의 균열을 방지하기 위한 것이다. 용접시 예열에 따른 효과는 다음과 같다. 1) 열손실을 감소시켜 용접부의 냉각속도를 늦춤으로써 재료의 경화 정도를 감소시킨다. 2) 균열을 유발시킬 수 있는 불순물의 편석을 억제한다. 3) 용접으로 인한 열적 변형량을 감소시킨다. 4) 수소 방출을 용이하게 하여 수소 취성 등, 수소로 인한 균열의 발생을 억제한다. 5) 용접금속이 용착되는 모금속상의 수분을 사전에 제거.. 2019. 7. 23. Reason of PWHT after welding of 321 stainless steel Numerous failures of 18-8 austenitic stainless steels have occurred because of inter-granular corrosion. When this steels are heated in approximately the temperature range 510 to 790 Celsius, they become sensitized or susceptible to intergranular corrosion. The almost universally accepted theory for intergranular corrosion is based on impoverishment or depletion of Chromium in the grain- boundar.. 2019. 7. 14. 경도(Hardness) 시험 경도(Hardness) 시험 1. 목적PWHT 완료 후 피가열물이 어느 정도의 경도로 되어 있는지를 확인.용접 및 각종 열처리로 인한 강재의 미세 조직 변화가 물체의 경도에 어떤 변화를 주었는지 확인하는 작업. 2. 판단결과값이 디자인 값보다 높다. : 취성이 높아 물체가 깨질 위험이 있다.결과값이 디자인 값보다 낮다. : 연성이 높아 압력을 견디지 못 할 수 있다. 3. 시험방법반발력을 이용한 계기의 경우 아래 표 정도 기준에 맞춰 시험(Equo-Tip, Shore 경도계 등) 검사 포인트는 1)용접 Bead의 중앙부, 2)용접 Bead와 모재와의 경계부 (고객요구시) 3)모재의 열 영향부 (HAZ) 정도 자국을 내는 경도 측정기의 경우 1회로 한다. (Vickers, Brinell 등) [STUDY/.. 2018. 1. 13. 후열처리(PWHT) 방법 (전기저항 열처리, 가스연소식 열처리) 후열처리(PWHT) 방법 (전기저항 열처리, 가스연소식 열처리) 1. 전기저항식 열처리전기 저항체에 전류를 흘릴 때 발생하는 Joule열을 이용하여 피처리물을 가열하는 것을 통칭열전달 방식에 따라 1)전도가열식, 2)대류가열식, 3)복사가열식의 3종류로 분류계통도(참조) Ceramic heat pad 사진 참고 (업체 카달로그) 2. 가스연소식 열처리액화 가스를 공급하여 기화 시킨 후 공기와 같이 공급하고 연소시켜 처리물을 가열계통도(참조) 사진 [STUDY/PWHT] - 후열처리(PWHT)의 필요성 [STUDY/PWHT] - 경도(Hardness) 시험 출처 : My Brain + 배관정복 + Google Search 2018. 1. 13. 후열처리(PWHT)의 필요성 후열처리(PWHT)의 필요성 1. 상전이 (Phase Transition)강재는 성분구조 마다 가열과 냉각에 대한 반응이 다름.그 미세 조직 및 구조는 실시간으로 변화함. ※ 성분구조라 함은 탄소 함유량의 차이 같은 구성 성분의 차. 그 결정구조마다 특성이 다르다 강재의 용접부는 용접금속, HAZ, 모재의 세 부분으로 나뉘어 진다. ※ HAZ : Heat Affected Zone 용접부 최대온도를 기점으로 바깥으로 갈수록 점점 낮아지는데,이떄 실시간으로 상전이가 일어남. 두 그림을 겹쳐보면, 용접부 주위 강재의 상이 거리에 따라 다르다. 떄문에 용접부 주위에서 요구하는 기계적 성질 값이 나오지 않을 가능성이 생김. 일례로 마르텐 사이트는 오스테나이트 조직이 탄소를 과포화한 페라이트로 변태된 것을 지칭하는.. 2018. 1. 10. 이전 1 다음
